Сосуд для хранения СУГ 10 м3

Сосуд для хранения СУГ 10 м3

Сосуд для хранения СУГ 10 м3: описание

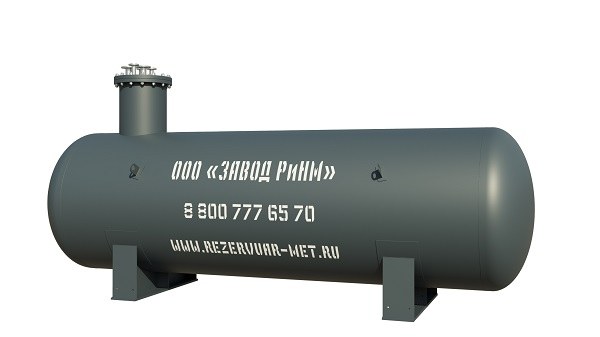

Сосуд для хранения СУГ 10 м3 (газгольдер) используется для хранения и транспортировки газа в жидком состоянии. Основная сфера применения: автозаправочные станции, мини котельные, жилые дома, жилищно-коммунальные хозяйства. Данная продукция поставляется в следующих исполнениях: наземной, подземной конструкции, изделия с одинарной или двойной стенкой. Газгольдеры данного типа выпускает Завод «РиНМ». Представленные товары являются востребованной позицией в каталоге предприятия. Поставки выполняются по всей территории РФ и в страны СНГ.

Основные характеристики

Сосуды для хранения СУГ 10 м3 проектируются и производятся согласно требованиям ПБ 03-584-03. Изделия имеют цилиндрическую форму с горизонтальным расположением относительно поверхности установки. Дно емкости выполнено в виде эллипса. Верхняя часть газгольдера оснащена горловинами, которые снабжены выводами штуцерного типа, используемые для подключения технологического оборудования. Емкость устанавливается на специальные опоры (лапы или стойки). Внешняя часть сосуда проходит многослойную обработку антикоррозийными веществами. Используются следующие процедуры: пескоструйная зачистка, грунтование, покраска.

Внешняя поверхность подземной модификации СУГ 10 м3 проходит дополнительную обработку гидроизоляционными веществами. Для этих целей применяются лакокрасочные материалы специального назначения, эпоксидная смола, мастика на основе битума.

Сосуды с двойной стенкой имеют наиболее безопасную конструкцию среди представленных модификаций СУГ 10 м3. Такая особенность возможна благодаря применению защитной оболочки и заполнению образующейся полости газовой смесью с инертными свойствами или незамерзающей жидкостью. Применяется автоматическая система контроля герметичности сосуда.

В качестве защитных мер от воздействия отрицательной температуры (от 0 до -60 0С) корпус изделия комплектуется теплоизоляционным покрытием.



Таблица 1. Расчетные данные

Параметры

Значения

Кубатура, л

10000

Максимальный объем наполнения, л

8500

Величина давления внутри емкости, кг/см2

16,3

Величина температуры окружающей среды, 0С

от -60 до +45

Наполнитель простенка

инертный газ, незамерзающая жидкость

Хранимая жидкость

газ в жидком состоянии (пропан-бутан)

Используемый материал (стальной сплав)

09Г2С

Гарантийный срок эксплуатации, год

не менее 20

Климатическое исполнение

У1, УХЛ1

Опорные элементы

опоры в виде лап, стоек

Конструкция

двустенный, наземный, подземный

Вариант расположения

горизонтальный

Разделение на камеры

однокамерный тип



Использование технологического оборудования специального назначения позволяет обеспечить четкое выполнение заданных технологических функций. По заказу клиента газгольдеры комплектуются следующим оборудованием:

  • средства для закачивания и забора жидкого газа;
  • приборы, применяемые для измерения количества хранимого вещества и контроля над расходованием и заполнением емкости рабочей жидкостью;
  • запорная, предохранительная арматура (задвижки, вентиля, клапаны);
  • сбросной клапан, позволяет выполнять сброс газа в атмосферу при увеличении давления внутри емкости выше допустимого значения;
  • устройства, используемые для регулирования подачи газа;
  • насосное оборудование;
  • площадки обслуживания (комплектуются наземные емкости);
  • лестничная конструкция.

Завод «РиНМ» предлагает своим клиентам самостоятельно выбрать набор комплектующих устройств. В наличии имеется все необходимое оборудование и специализированные приспособления.

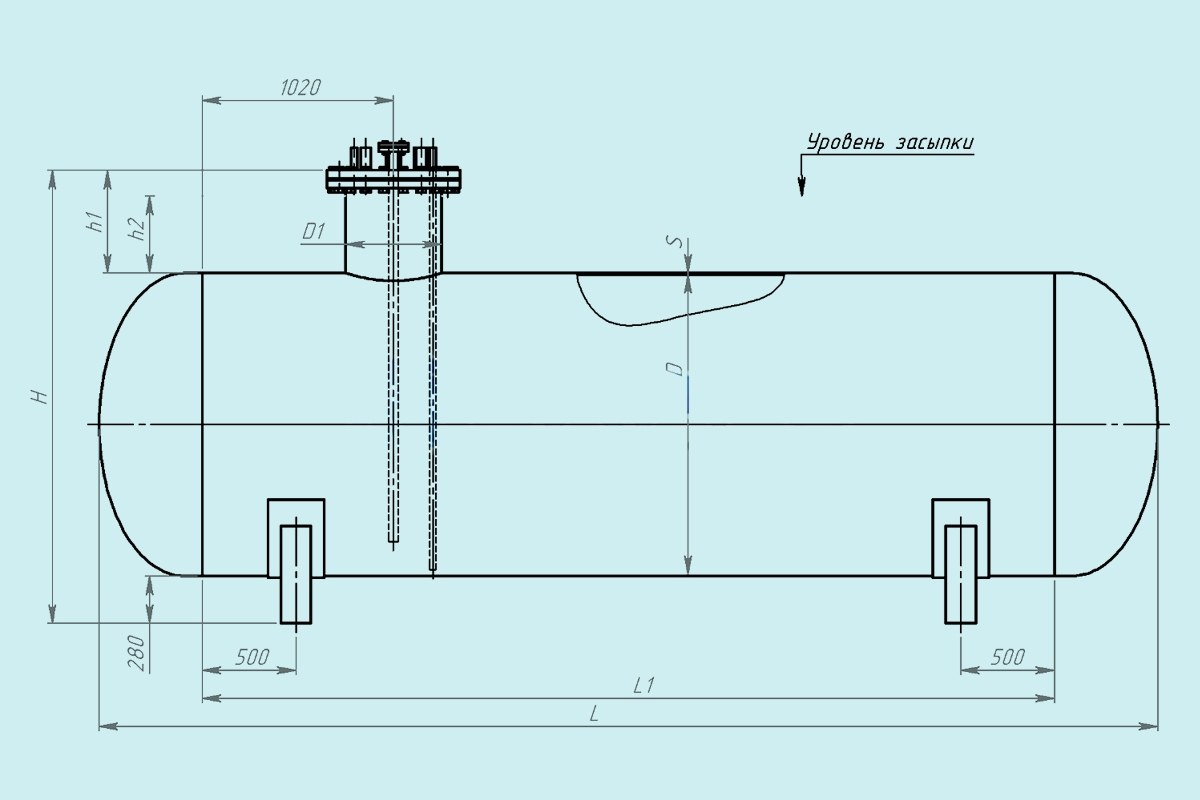

Таблица 2. Габаритные размеры

Параметры

L, мм

L1,мм

D, мм

D1, мм

H, мм

S, мм

h1, мм

h2, мм

Значения

5450

4550

1600

500

2500

10

600

500



Реализуемая продукция подобного типа проходит обязательные испытания прочности, герметичности, устойчивости к воздействию окружающей среды (коррозии, температуры, влажности). Также выполняется проверка сварных стыков. Проводятся испытания емкостей при помощи избыточного давления.

Особенности монтажных операций

Сосуды для хранения СУГ 10 м3 доставляются на место установки в готовом виде. Они могут вводиться в эксплуатацию сразу после проведения монтажных операции и подключения коммуникаций. Место установки заказчик подготавливает заранее согласно имеющейся проектной документации.

Наземное размещение резервуара выполняется на опорные элементы к железобетонной подушке, крепление происходит при помощи анкерных болтов. Для производства сливных и заливных операций в корпус емкости вмонтированы специальные патрубки. Технологическое оборудование устанавливается в верхней части резервуара (на горловине).

Подземное размещение резервуара происходит в специально подготовленный котлован, глубина установки должна быть ниже уровня промерзания грунта на железобетонный фундамент. Для повышения надежности фиксации используются стальные хомуты. Далее котлован засыпается песчаным составом. Технологическое оборудование, патрубки выводятся на поверхность. Заключительной частью монтажных операций является подключение заземляющего провода (для отвода статического напряжения), благодаря которому полностью исключается риск образования искры.

Как купить

Подобрать необходимый вариант емкости можно в электронном каталоге, представленном на сайте завода «РиНМ». Чтобы оформить заказ следует связаться с нашими представительствами по номерам телефона, указанным в раздел «Контакты». На всю реализуемую продукцию оформляется официальная гарантия. Выполняется погрузка при помощи крановой техники. Доставка осуществляется по адресу клиента. Для оптовых и постоянных клиентов предлагаются специальные предложения.

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

Технические характеристики

ОБОЗНАЧЕНИЕ

НАЗНАЧЕНИЕ

А

наполнение

Б

отбор жидкой фазы

В

отбор газовой фазы

Г

уровнемер

Д1, Д2

предохранительный клапан

Е

уравнительный паровой фазы

Ж

резервный

З

люк

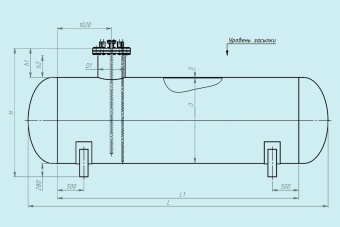

Чертежи

Доставка

Чтобы избавить Вас от необходимости поиска логистической компании, мы готовы взять на себя работу по осуществлению доставки оборудования на Ваш объект.

Преимущества осуществления доставки при помощи нашей компании:

  • Работа только с проверенными временем подрядчиками
  • Четкое соблюдение сроков
  • Разумные цены
  • При необходимости, груз можно застраховать
  • Стоимость услуги рассчитывается индивидуально, в зависимости от региона доставки и объема груза.

Свяжитесь с нашим менеджером по телефону или через форму сайта и мы подготовим для Вас расчет.

Скачать опросный лист
