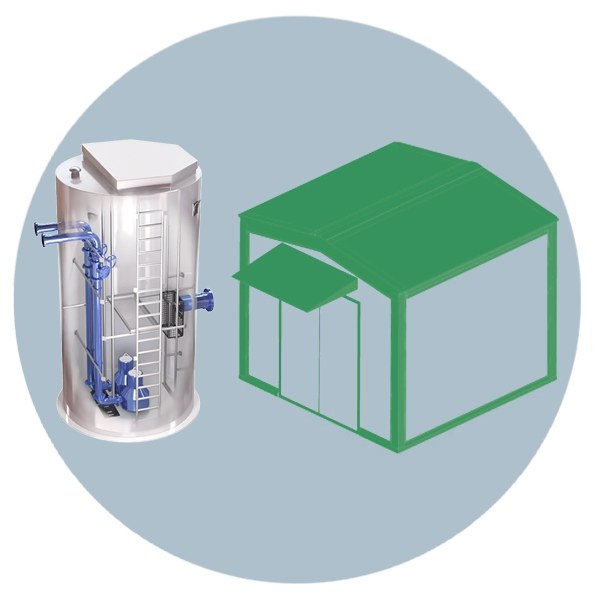

 Канализационная насосная станция с укрытием

 Канализационная насосная станция с укрытием

Канализационная насосная станция с укрытием

Водоотведение, в том числе дренажной и дождевой воды относится к системам жизнеобеспечения жилых и промышленных объектов. Далеко не везде есть возможность отвода стоков самотеком. В таких случаях применяют специальные модули, оснащенные насосами. Размещение оборудования в специальном закрытом блоке защищает его от атмосферных и температурных воздействий. Завод Резервуаров и Негабаритных Металлоконструкций предлагает купить канализационные насосные станции с укрытием собственного производства, по невысокой, экономически обоснованной цене.

Внутреннее устройство станции

Устройство канализационной насосной станции представляет собой систему, включающую:

  • насосные электроагрегаты с трубопроводной обвязкой, оснащенной запорной арматурой;
  • резервуар для приема сточных вод;
  • вентиляционный канал;
  • датчики автоматизированного управления.

Оборудование надежно закреплено. Доступ в станцию осуществляется через люк в верхней части, по металлической лестнице. В типовых изделиях предусмотрена площадка обслуживания.

Установка с укрытием

Монтаж канализационной насосной станции осуществляется с заглублением в грунт. На месте установки бетонируется площадка, к которой станция крепится на анкерные болты. Крышка станции с люком для обслуживания находится на поверхности. Установка над станцией утепленного и электрифицированного павильона:

  • облегчает обслуживание и позволяет вести работы в любую погоду и в темное время суток;
  • разгружает внутреннее пространство станции, так как появляется возможность размещения блока управления, силового шкафа и грузоподъёмных средств на поверхности под укрытием.

Павильон представляет собой модульное сооружение с несущим стальным каркасом, наружной обшивкой из профилированного стального листа, с внутренней отделкой и утеплением.

Принцип работы

Жидкости по подводящей трубе поступают в приемную часть станции, расположенную в нижней, заглубленной части. С помощью насосов они направляются в напорный трубопровод. Под напором сточные воды попадают в камеру с задвижками, регулирующими направление в отводящие трубопроводы.

Управление работой насосного оборудования осуществляется через шкаф управления и с помощью датчиков, установленных в приемном резервуаре. По мере поступления стока, датчики передают автоматизированную команду насосам. Каждый из насосов последовательно включается и отключается, обеспечивая отток сливаемой жидкости в нужном направлении. Клапаны обратного действия, стоящие на трубопроводе каждого насоса, предохраняют от движения стока в обратном направлении. Шкаф управления используется для автоматического и ручного включения-отключения с целью ревизии и обслуживания.

Очистка сточных вод от крупного мусора происходит в специальную корзину-улавливатель, установленную до входа в резервуар-приемник. Это защищает систему от заторов и выхода из строя.

Конструкция корпуса

Канализационная насосная станция вертикального исполнения имеет форму трубы, в которой размещено насосное и вспомогательное оборудование.

Таблица 1. Элементы корпуса

Наименование

Описание

Цилиндр корпуса

Материал – листовая сталь, толщиной от 8 до 16 мм. Диаметр сварной конструкции от 1000 до 4200 мм, высота от 1 до 12 м

Днище

Круг из листа толщиной 20 мм, с отверстиями для крепления по периметру

Крышка

Стальная с герметичным резиновым уплотнением и вентиляционным дефлектором

Антикоррозийное покрытие

Мастика – трехслойное нанесение или эпоксидная грунтовка под винил акриловую краску.

Патрубки для подводящей и отводящих труб

Размер зависит от производительности станции, уровень размещения от установочных параметров

Размеры конструкции и характеристики материала выбираются по следующим показателям:

  • климат на территории установки;
  • расчетные объемы слива;
  • глубина закладки подводного коллектора.

При установке станции в месте с глубоким промерзанием грунта может потребоваться утепление корпуса и торцовых деталей.

Преимущества

Канализационные насосные станции с укрытием – это надежное устройство для отвода вод в частных домовладениях, на промышленных площадках, от городских объектов и от отдельно стоящих вдоль автомобильных дорог предприятий сферы услуг. Покупка станции с укрытием:

  • обеспечит антивандальный заслон;
  • защитит от погодных воздействий;
  • улучшит условия работы обслуживающего персонала;
  • увеличит срок службы оборудования.

Плюсом изделий от Завода РиНМ является невысокая цена, по причине минимального использования в производстве покупных комплектующих и материалов. Это снижает себестоимость продукции и стоимость изделий.

У нас можно заказать разработку проекта, изготовление, монтаж и подключение в систему. Полный цикл – в одном заказе. Это выгодно по цене и сокращает время исполнения заказа. Звоните или отправьте заявку на канализационные насосные станции с укрытием в письме на наш электронный адрес.
