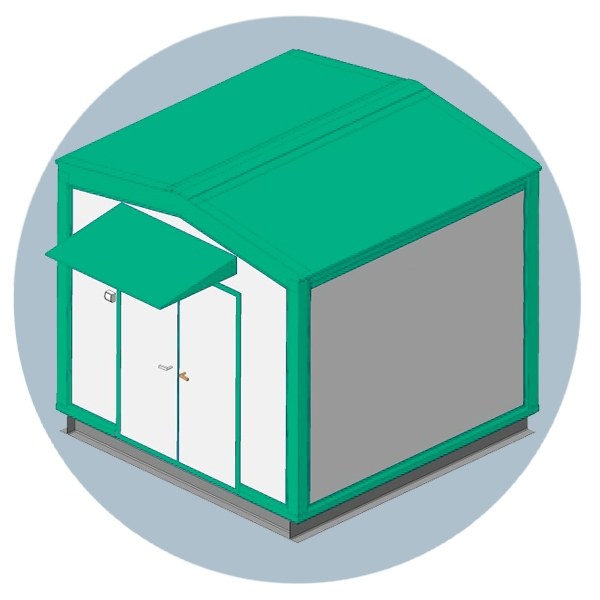

Блок НКУ

Блок НКУ

Блок НКУ, описание, характеристики и конструктивные особенности

Блок НКУ – это специальный бокс, в комплект которого входит специальное низковольтное устройство. Изделие необходимо при обеспечении питания удаленных от централизованных коммуникаций потребителей, работающих в сфере добычи, подготовки и транспортировки нефти (продуктов нефтепереработки).

Завод Резервуаров и Негабаритных Металлоконструкций предлагает приобрести блоки НКУ, изготовленные в строгом соответствии с требованиями ТУ, ОСТ, ГОСТ.

Стандартизация

Изготовление оборудования и блока для его размещения строго регламентировано рядом отраслевых стандартов:

Норматив

Наименование документа

Номер

Требования к устройствам НКУ-03

ОКП

ТУ

34000

3430_001_14832419

Соответствие параметров

ГОСТ

-/- Р

22853

51321.1

Категория взрыво- пожаро- безопасности

НПР

105-03

Устойчивость к огневому воздействию

СНиП

21_01_27



Характерные эксплуатационные условия

Станция, в комплекте с оборудованием, рекомендована к применению в регионах, характеризующихся следующими климатическими условиями:

№ п/п

Параметр

Ед. изм.

Результат

1

Высота размещения относительно нулевого уровня

км

До 1

2

Температурный диапазон

°С

±

3

Уровень влажности

%

≤ 75 ( Т +15°С)

4

Суммарная весовая нагрузка толщины снежного слоя

Кгс/см²

≤ 150

5

Разрешенное НТД Р ветра

кПа

 ≤ 0,45



Характерные отличия

Параметр

Результат

Рабочее U оборудования

400 В



Примененное заземление

стандартное

Группа изготовления (с учетом параметров взрывопожаробезопасности)

г

Класс строения

2

Категория огнестойкости

III

Общая площадь объекта

59 м²

Общий внутренний объем

90 м³

Предельное потребление эл-ва, расходуемого на обогрев блока

До 10 квт



Конструктивные решения, примененные при изготовлении:

  • Блок представляет собой специальное помещение, оснащенное системами обеспечения жизнедеятельности:

- электрический обогрев (или водяное отопление);

- естественная (принудительная) подача воздуха;

- комплектное оборудование.

  • Изготовление блока осуществлено с помощью универсальных элементов:

- сэндвич-панелей разного размера

- металла с цинковым защитным покрытием;

- высококачественного слоя утепления.

Типовой проект предусматривает возможность применения 8 различных компоновочных решений:

L базовая, м

Габариты, см

Вес, кг

L

B

H

1

3

300

300

288

4000

2

3

300

300

288

4000

3

6

600

600

288

7000

4

6

600

600

288

7000

5

9

900

900

288

10000

6

9

900

900

288

10000

7

12

1200

1200

288

13200

8

12

1200

1200

288

13200



По согласованию с заказчиком могут быть внесены определенные изменения:

- изготовлено покрытие арочного типа;

- длина корпуса нестандартная – от 4 до 11 м.

Внутри предусмотрено наличие:

  • Щита НКУ с максимальными размерами 2,2х9,6х0,6 м.
  • Комплект освещения.
  • Отопительное оборудование.
  • Естественная или принудительная (приточно-вытяжная) вентиляция.



Особенности конструкции

Блок внешне выглядит как каркасно-панельная несущая конструкция прямоугольной формы. По периметру установлен слой утеплителя, снаружи закрытый специальными кожухами. Установка на сваях (Р 120 – 180 см) обеспечивает удобство при подводке кабелей. Доступ к проведению ТО и ремонта свободный.

По доп. запросу изделия комплектуются вспомогательным оборудованием: мебелью, шкафами для рабочей одежды, комплектом ЗИП.



Чтобы приобрести блоки на выгодных условиях, достаточно позвонить менеджеру компании Завод РиНМ. Обращайтесь!
